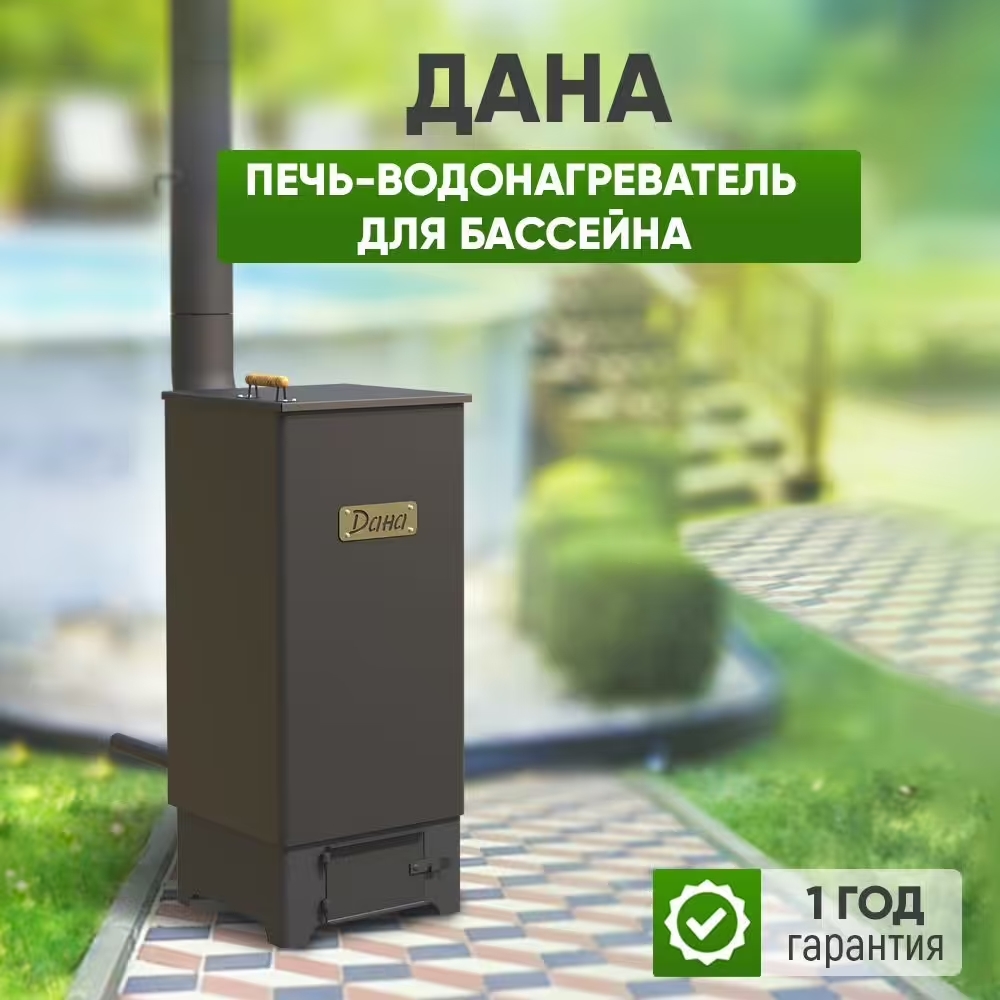

Водонагреватель ДАНА–проточный твердотопливный нагреватель, предназначенный для нагрева воды в бассейне.

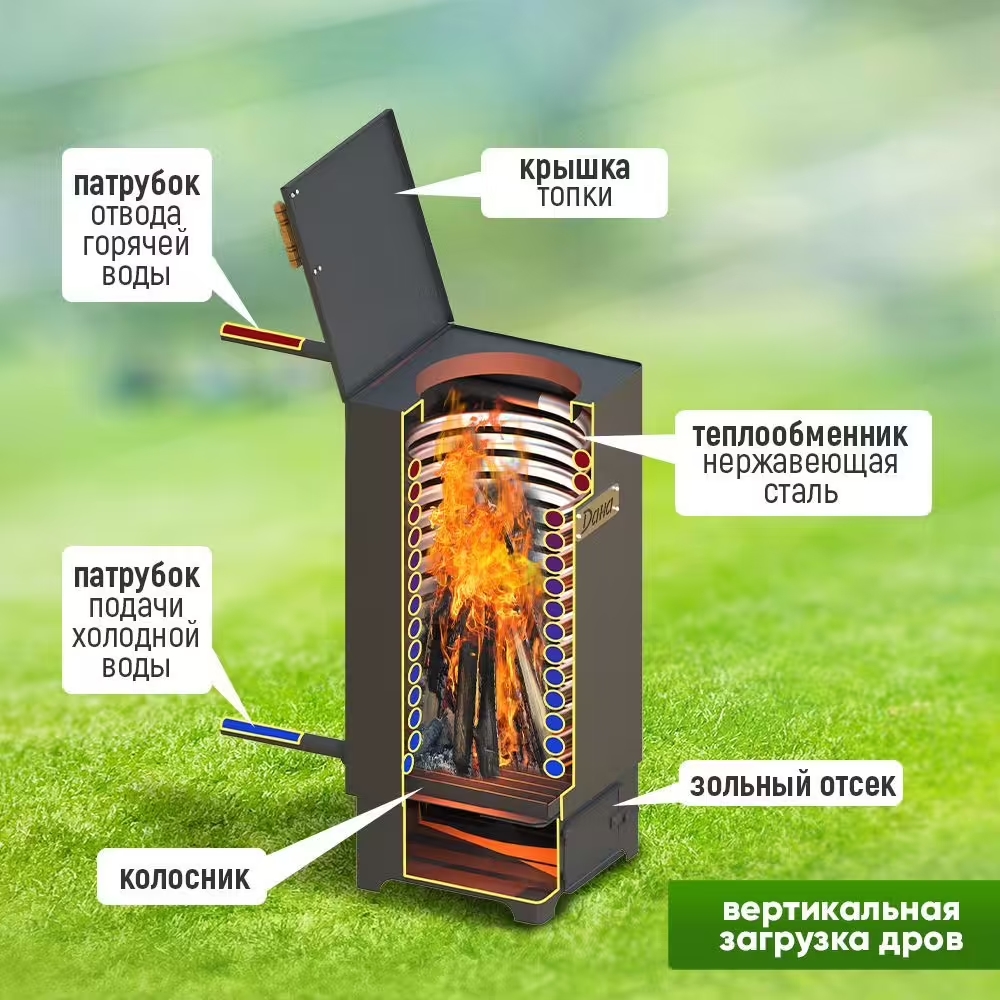

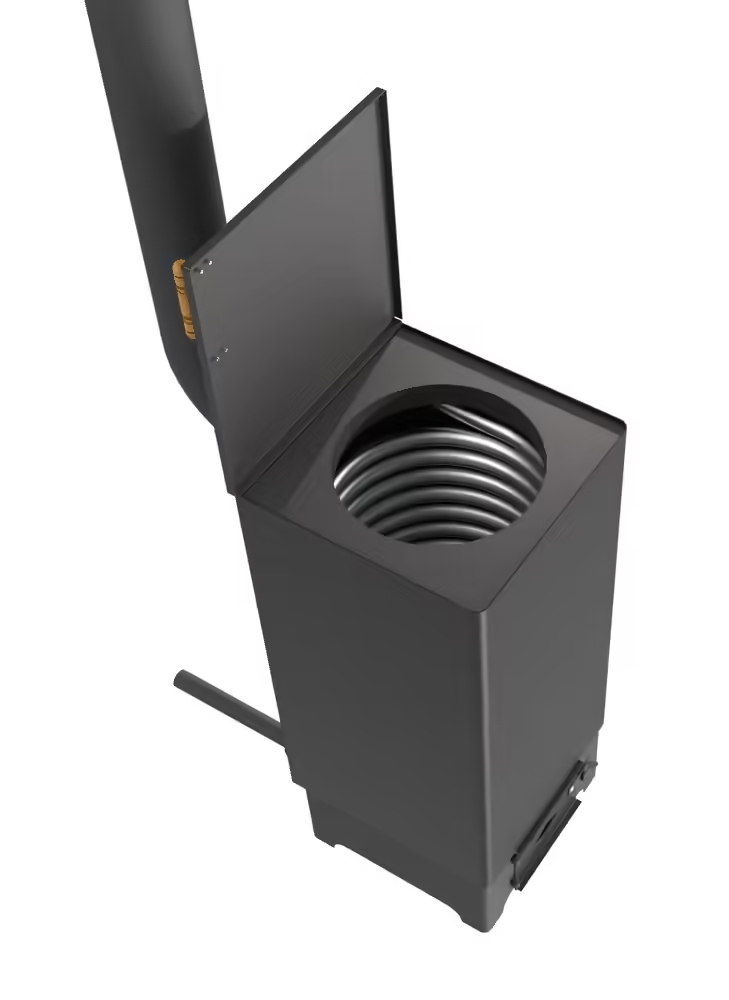

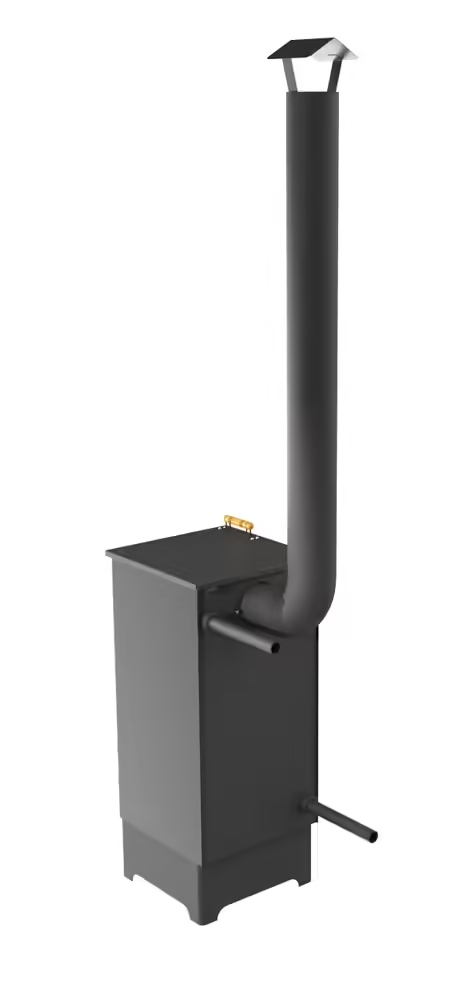

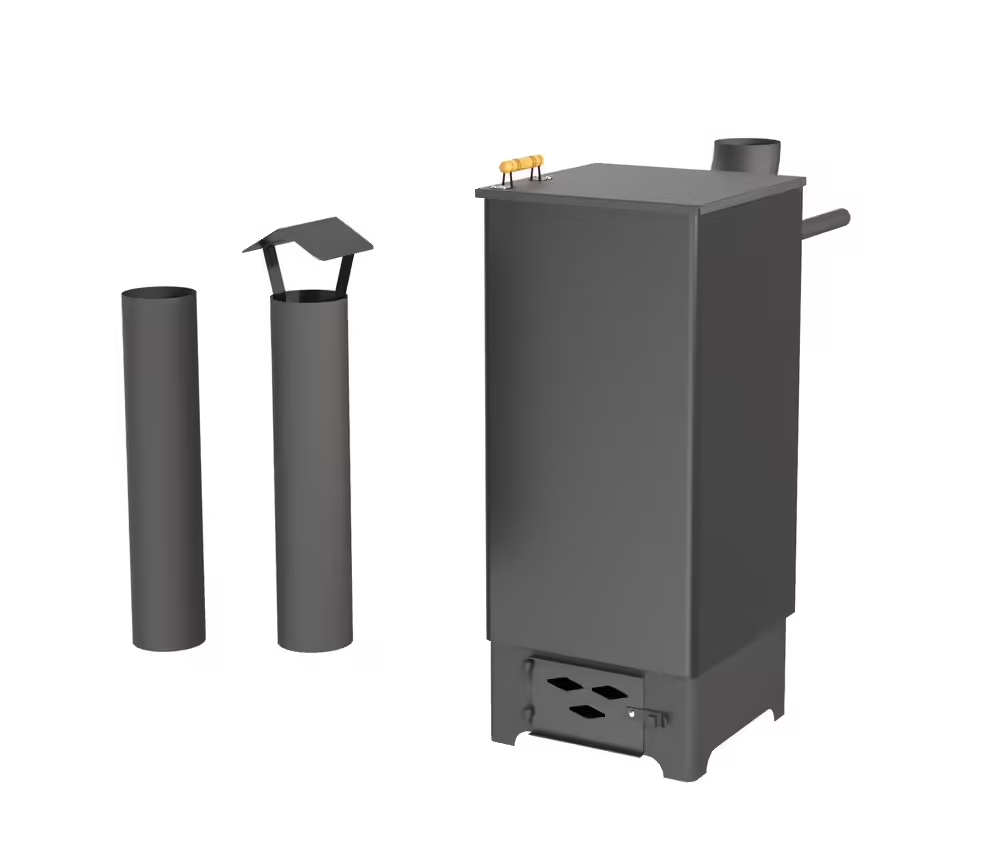

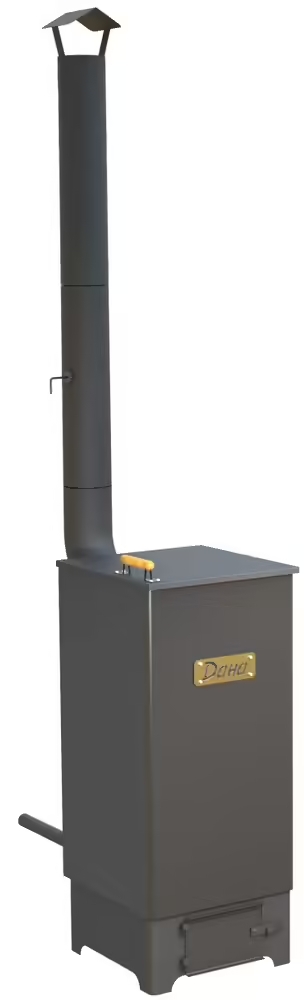

Нагреватель имеет вертикально организованную топку с водоохлаждаемым контуром (теплообменником), изготовленным из гофрированной нержавеющей стальной трубы. Дрова загружаются в топку сверху через люк, который закрывается крышкой. Подача воздуха в топку происходит снизу через колосник. Дымовые газы отводятся через дымоход, состоящий из гнутого фланца, одной прямой трубы с шибером, двух прямых труб, зонтика.

Продукты сгорания скапливаются в зольном отсеке.

Холодная (остывшая) вода подаётся в нагреватель через нижний патрубок, а горячая отводится через верхний патрубок. Нагреватель работает только в режиме подогрева уже наполненного бассейна, при непрерывном принудительном течении воды через контур. Водоток обеспечивается отдельным насосом.

Цикл работы нагревателя примерно 20-30 минут. Для дальнейшей работы требуется пополнение топлива.

Формула расчета времени нагрева:

t = c * m * (t2 - t1) / W, где

t - время нагрева, сек.

W - мощность водонагревателя, Вт (мощность печи Дана = 10 кВт)

c - теплоемкость нагреваемого материала, Дж/кг*К (вода = 4183 Дж/кг*К)

m - масса нагреваемого материала, кг (для воды можно принять условно 1 кг = 1 литр)

t1 - температура исходная, °С

t2 - температура требуемая, °С

Пример расчета для бассейна с объемом 20 м3:

t = 4183 *20000 * (25 - 20) / 10000 = 41 830 с (чтобы перевести в часы нужно разделить число на 3600) = 11,62 ч.

где

t - время нагрева, сек.

W - мощность печи Дана = 10 кВт, 10 000 Вт

c - теплоемкость нагреваемого материала, Дж/кг*К (вода = 4183 Дж/кг*К)

m - 20 000 л.

t1 - температура исходная, °С - условно вода в бассейне = 20 °С

t2 - температура требуемая, °С - условно нам нужна темр-ра = 25 °С
